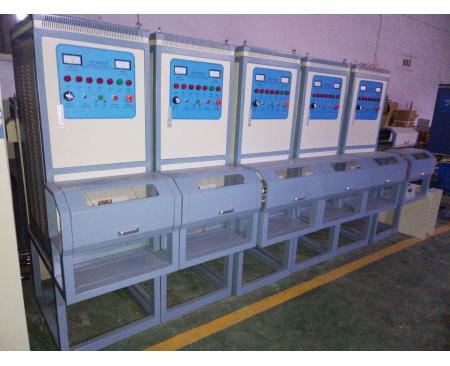

河南盈磁钢筋在线退火设备（单台机组）
主电及设备突出特点
该设备采用IGBT（晶体管）是MOSFET（双极型晶体管）与GTR（大功率晶体管）的复合器件。因此，它既具有MOSFＥT的工作速度快、输入阻抗高、驱动电路简单、热温度性好的优点。
特点可知：
l 采用的串联谐振，即电压型谐振频率跟踪。因此效率较高、功率因数较高。所以有明显的节电效果。
l 由于前级不可控全桥整流，不会在整流段引起波形的变形，没有关断角的削波现象，并且用大电容滤波，因此谐波数小对电网的干扰小。
电源容量和功率的选择
透热功率的确定要考虑多个因素，但是基本上需满足二个条件，一是满足最大直径棒料所需要的加工温度，二是对加热效率的需求量相符合。
电源主要特点
A、功能强、操作简单、易用性强
1、采用IGBT作为核心谐振元件，效率高，响应灵敏，故障率低
2、采用不可控全桥整流电路，对进线相序无要求，输出功率大小对其整流效率无任何影响
3、使用操作简单，由于采用了高集成化控制系统，外围辅助控制器件少，整机具有完善的保护功能，工作可靠稳定
B、超强的稳定性：
1、全硬件控制，元件精心搭配、巧妙设计，不但具有硬件的稳定性，而且具有
电路板的多功能性。
2、所有元件均经高温老化，达标安装。
C、效率高，节能效果好
1、逆变功率因数自动调整，实现负载最佳匹配，自动跟随负载
具有较高的变频效率、逆变效率可达97%
2、由于采用了逆变对称度调整技术，可以纠正其它因素造成的逆变输出的不对
称，进一步提高逆变电效率，并能减少逆变元件的损坏。
3、功率因数高，在满功率状态，整机对电网呈现功率因数达0.9以上。
D、起动成功率高：
1、先进的恒流扫频启动技术使操作者无需选择启动电压和启动频率就能实现
100%的启动成功率。
2、在起动运行时具有非故障性的自动再启动能力以及功率自动调节功能。
3、具有理想的截流、截压、精确的关断时间或逆变控制，保证设备可靠运行。
E、保护可靠性高：
1、控制板有具有完善的多级保护系统（水压、缺相、过流、过压、水温
等）。
2、保护形式上采用双线程超速保护，保护动作敏捷，一旦电路出现故障，保护
系统立刻动作，可靠地保护可控硅及电容免受过载冲击。
3、电源控制板采用零电压软启动——扫频启振、恒流起动、缓冲升降，并
采用了先进的限压限流双闭环调节系统。设备在实际运行中，启动可靠，无
冲击，负载变化较大的情况下仍能稳定。
4、主控板具有完善的防误操作系统，起动电流检测系统、锁频检测系统、缓冲启
动系统、恒流启动系统、可防止任何操作失误对元件造成冲击损坏。
5、启动过电流保护可以避免设备在短路或接地情况下由于不知情开机，对设备
造成损环，避免了像以前老设备在启动时电抗器响的现象，使启动更加平稳，操作更加方便安全。
6、电源具有水温水压专用保护系统，可对主回路每一个元件的冷却状况经检测
和保护。
设备突出优点：
1、 感应器做工精细，根据用户产品结构，设计制作感应器。
2、 感应器与工件之间的间隙始终保持一致、加热温度均匀。
3、 采用IGBT，国际先进器件，效率比老式可控硅中频提高20%，节电20%。
4、 本设备为串联谐振电路拓扑，感应器为隔离悬浮电压，安全；而可控硅中频为并联谐振，感应器为直接电压500V，如绝缘破损受潮，则有不安全之虑。
5、 本设备采用国际最先进的PWM控制，占功比调功，进网侧不用电抗器，不用前级调功可控硅。对电网和其他设备影响甚微；而可控硅中频，用电抗器平波，前级可控硅调功，谐波严重， 对电网和同网设备有较严重谐波干扰。
6、 本设备设有全面的闭环保护，保护速度为纳秒级：（1/1000000秒级）保证本设备主电路正常工作，主器件不损坏。可控硅式中频则常常烧坏昂贵的快速熔断器及可控硅。
7、 本设备设有全面的保护回路。如水温、水压、电压、电流等，确保设备正常工作。
8、 本设备加热速度快，生产效率高，易于机械化与自动化，可方便与下道工序设备衔接，实现同步、同节拍生产。
9、 本设备无可控硅中频的啸叫噪音。
