齿轮链轮淬火工艺原理是什么呢？
齿轮、链轮淬火是依据感应加热表面淬火原理，将工件放在用铜管绕成的仿形感应器内，通入高频或中频交流电后，在工件表面形成同频率的感应电流，将金属工件表面迅速加热后立即喷水冷却，使工件表面层淬硬。
齿轮、链轮直径在400mm以下，可以选用超音频或高频淬火设备，淬层1-3mm；如果齿轮直径较大，如直径1米以上，可采用分齿淬火的方式进行处理。可以根据用户的淬火需求，为用户定制匹配的高频淬火设备，比如：齿轮的直径大小、齿轮的淬火层深度、淬火加热效率等。不同的直径大小和加热效率，选择的型号都不一样。
大直径的齿轮、链轮表面淬火，选用中频淬火电源也叫中频淬火设备。主要适用于齿轮直径为600mm左右，宽度150mm左右，链轮直径800mm左右，淬硬层2-6mm左右的工件淬火。
1、河南盈磁齿轮链轮淬火设备成套设备包括如下组成：
A、超音频淬火设备 一套；
B、闭式冷却系统 一台；

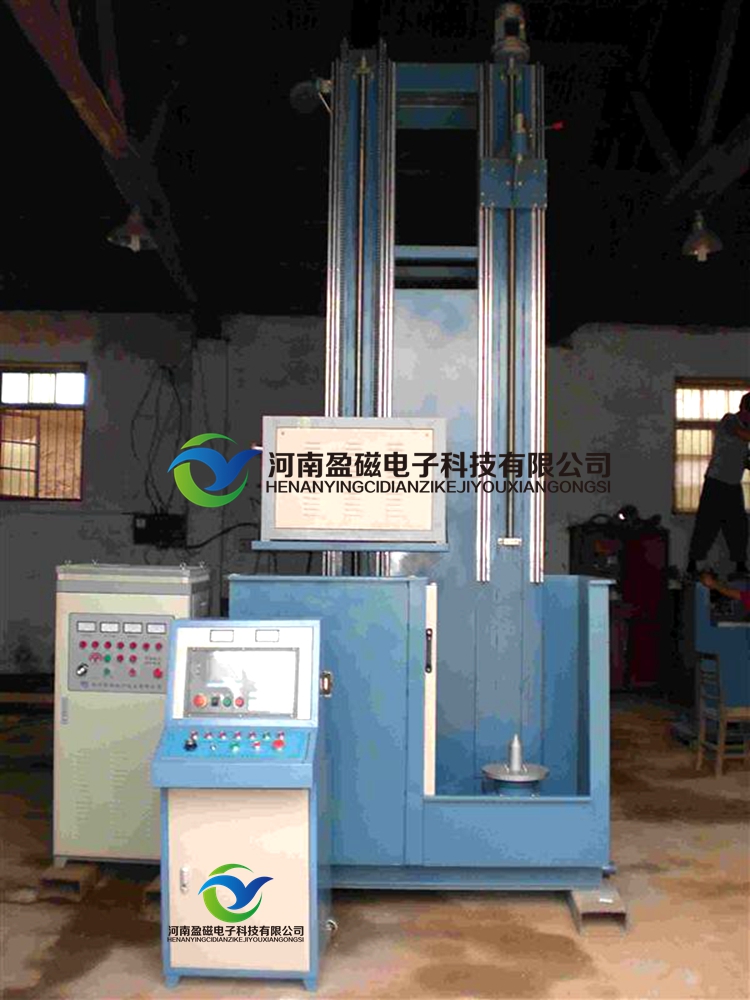

C、立式数控淬火机床DSSK-500型 一台。
注：河南盈磁齿轮链轮中频淬火成套设备是根据用户产品规格、产量等详细要求而进行的定制。
2、河南盈磁超音频淬火设备：工作前无须预热，可以连续工作；加热时间和功率可调；支持外接远控开关，来控制电源的启动加热和停止加热功能；非接触式感应加热；采用德国原装进口IGBT核心元器件，加热高效；频率范围宽，可根据具体加热工件的大小进行更换感应器，适应范围大；24小时连续工作能力；节能环保，无污染，清洁，提高工人工作环境；消除高压，保护全，操作简单安全；简单易学，体积小不占地方，即开即用。
在控制电路中设有各种操作，保护电路、主电路与控制电路的上电、掉电先后次序，以及使用人员的误操作等，均不会对系统产生任何影响。
具体的保护功能有：
1、 缺相保护--检测三相交流输入是否有缺相，如缺相立刻保护，停止工作。
2、 过电流保护--系统过电流截止保护，防止设备因过电流而损坏功率器件。
3、 过电压保护--对电源电压进行监控，当电源电压过高立刻保护，有效的防止功率器件损坏。
4、欠电压保护---对电源电压进行监控，当电源电压过低立刻保护，有效的防止功率器件损坏。
5、水压低保护---冷却水压力保护，水压过低时立刻保护，有效的防止感应线圈被烧坏。
6、超温保护---对冷却水及散热器温度进行监控，防止功率器件因温度过高损坏。
三、河南盈磁感应淬火设备技术特点
1、采用德国IGBT变频，电压反馈串联谐振电路。变换效率高达97.5%以上，比可控硅设备节电30%；
2、 不论输出功率的大小，功率因数始终不小于0.95。任何负载下均可启动成功。具有频率自动跟踪的功能，在全过程中始终能够保证高功率因数；
3、 整个控制系统均为数字集成化，各种保护动作速度快，整机的故障率低，寿命长；
4、 双闭环控制功能,高效快速加热，优化金属工件加热过程。
5、感应淬火设备保护电路设有过压、过流、水温、缺水、缺相等报警指示并自动控制和保护。
四、河南盈磁YCZ-200型中频感应淬火设备和YCSK-500型立式淬火机床主要技术参数表
1、河南盈磁YCZ-200型中频感应淬火设备主要参数
|
额定功率 |
200KW |
进水温度 |
<45℃ |
|
输入电源 |
三相380V/50-60Hz |
冷却水量 |
≥6L/min |
|
工作频率 |
5-10KHZ |
暂 载 率 |
见产品 |
|
输入电流 |
330A |
主机柜尺寸（mm） （长*宽*高） |
800*600*1800
|
|
工作电压 |
342-430V |
主机重量： |
230KG |
|
冷水压 |
≥0.3MPa |
|
|
|
机型 |
YCSK-500 |
YCSK-1000 |
YCSK-1200 |
YCSK-1500 |
|
加热长度（mm） |
500 |
1000 |
1200 |
1500 |
|
加热直径（mm） |
500 |
500 |
600 |
600 |
|
夹持长度（mm） |
600 |
1100 |
1300 |
1600 |
|
零件旋转速度（r/min） |
0-300 |
0-300 |
0-300 |
0-300 |
|
零件淬火移动速度（mm/min） |
0-2500 |
0-2500 |
0-2500 |
0-2500 |
|
电源 |
AC380V X2+N/50Hz |
AC380V X2+N/50Hz |
AC380V X2+N/50Hz |
AC380V X2+N/50Hz |
|
整机容量 |
3KVA |
3KVA |
3KVA |
3KVA |
|
外型尺寸 （长*宽*高mm） |
1600*800*2000 |
1600*800*2400 |
1900*900*2900 |
1900*900*3200 |
|
控制系统 |
南京众大 北京凯恩帝 |
南京众大 北京凯恩帝 |
南京众大 北京凯恩帝 |
南京众大 北京凯恩帝 |
|
机床总质量约（Kg） |
750 |
900 |
1100 |
1200 |
|
零件最重质量（Kg） |
100 |
100 |
100 |
100 |
１、各种齿轮、链轮、法兰盘、卡盘、光圈等盘类零件淬火；
２、各种主轴、凸轮轴、花键轴、光轴等轴类零件淬火；
３、各种导轨、钢板、床身、工作台等平面类零件淬火；
４、各种汽摩配件、机械零件整体或局部淬火；
５、各种缸套内孔、盲孔等孔类零件淬火；
６、各种五金工具、农机配件、家用刀具的表面淬火等。
