河南盈磁重型齿轮数控淬火机床 IGBT曲轴淬火成套设备组成和感应淬火设备优势

     1、转向节淬火设备成套设备包括如下组成:

          A、160KW高频淬火设备                                          一套;

          B、定制型YCSK-500型双轴数控机床                         一套;

          C、闭式冷却系统                                                      一台;

     注:高中频淬火成套设备是根据用户零件淬火的详细要求而进行的定制。(比如淬火深层、淬火硬度、淬火工艺流程等)

    2、工作前无须预热,可以连续工作;加热时间和功率可调;支持外接远控开关,来控制电源的启动加热和停止加热功能;非接触式感应加热;采用德国原装进口IGBT核心元器件,加热高效;频率范围宽,可根据具体加热工件的大小进行更换感应器,适应范围大;24小时连续工作能力;节能环保,无污染,清洁,提高工人工作环境;消除高压,保护全,操作简单安全;简单易学,体积小不占地方,即开即用。

二、中频淬火设备操作保护电路全面:

在控制电路中设有各种操作,保护电路、主电路与控制电路的上电、掉电先后次序,以及使用人员的误操作等,均不会对系统产生任何影响。

具体的保护功能有:

1、 缺相保护--检测三相交流输入是否有缺相,如缺相立刻保护,停止工作。

2、 过电流保护--系统过电流截止保护,防止设备因过电流而损坏功率器件。

3、 过电压保护--对电源电压进行监控,当电源电压过高立刻保护,有效的防止功率器件损坏。

4、欠电压保护---对电源电压进行监控,当电源电压过低立刻保护,有效的防止功率器件损坏。

5、水压低保护---冷却水压力保护,水压过低时立刻保护,有效的防止感应线圈被烧坏。

6、超温保护---对冷却水及散热器温度进行监控,防止功率器件因温度过高损坏。

三、YCC-160型感应淬火设备和数控淬火机床主要技术参数表

     1、YCC-160型感应淬火设备参数




 额定功率

160KW

进水温度

<45℃

输入电源

三相AC380V/50-60Hz

冷却水量

≥6L/min

工作频率

5-10KHZ

暂 载 率

见产品

输入电流

280A

主机柜尺寸约(mm)

(长*宽*高)

800*600*1800


工作电压

342-430V

主机重量约:

230KG

冷水压

≥0.3MPa






   2、YCSK系列立式数控淬火机床参数



机型

YCSK-500

YCSK-1000

YCSK-1200

YCSK-1500

最大加热长度(mm

500

1000

1200

1500

最大加热直径(mm

500

500

600

600

最大夹持长度(mm

600

1100

1300

1600

零件旋转速度(r/min

0-300

0-300

0-300

0-300

零件淬火移动速度(mm/min

0-2500

0-2500

0-2500

0-2500

电源

AC380V X2+N/50Hz

AC380V X2+N/50Hz

AC380V X2+N/50Hz

AC380V X2+N/50Hz

整机容量

3KVA

3KVA

3KVA

3KVA

外型尺寸

(长*宽*高mm

1600*800*2000

1600*800*2400

1900*900*2900

1900*900*3200

控制系统

南京众大

北京凯恩帝

南京众大

北京凯恩帝

南京众大

北京凯恩帝

南京众大

北京凯恩帝

机床总质量约(Kg

750

900

1100

1700

零件最重质量(Kg

100

100

100

100


四、感应淬火设备技术特点

1、采用德国IGBT变频,电压反馈串联谐振电路。变换效率高达97.5%以上,比可控硅设备节电30%;

2、 不论输出功率的大小,功率因数始终不小于0.95。任何负载下均可启动成功。具有频率自动跟踪的功能,在全过程中始终能够保证高功率因数;

3、  整个控制系统均为数字集成化,各种保护动作速度快,整机的故障率低,寿命长;

4、 双闭环控制功能,高效快速加热,优化金属工件加热过程。

5、感应淬火设备保护电路设有过压、过流、水温、缺水、缺相等报警指示并自动控制和保护。

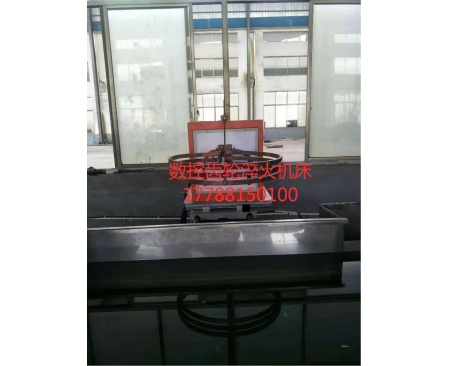

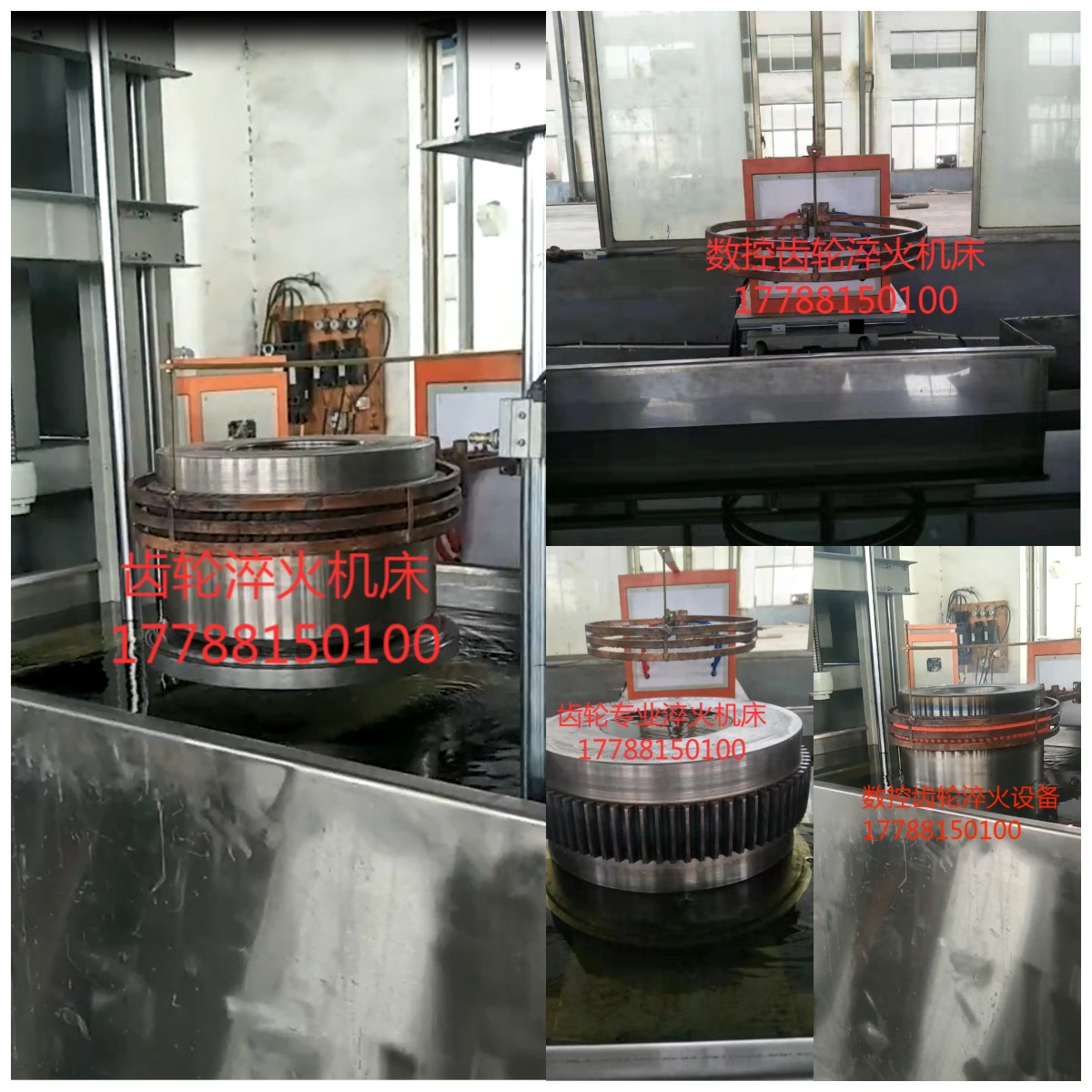

五、感应淬火设备案例应用现场



  六、质量保证措施和服务承诺

1、质量保证措施

1.1、严格执行ISO9001质量管理体系进行生产过程管理;

1.2、精心设计,各配件标准化生产,严格调试。

1.3、所有电气元器件选择国际国内品牌,主要配套件由定点厂家生产。

1.4、生产、管理、工艺、质检各部门对产品质量层层把关,加强工序间的检查,严格出厂的检验,确保产品的质量。

2、服务承诺

2.1、为需方提供全套维护用使用说明书;

2.2、供方派技术人员到买方现场负责设备的试运行和调试;

2.3、在买方现场对操作人员、维修人员进行技术培训;

2.4、在设备验收后,供方留一名技术人员监护设备使用情况,监护时间为2天;

2.5、对产品质量长期跟踪服务,设备在验收后一年内,供方免费负责解决设备质量异常现象,在接到故障信息后,24小时响应,最短时间以内排除故障(不可抗拒因素除外);

2.6、设备在验收一年后直至设备使用期限内,供方有义务详尽回答有关设备操作、维护、使用等方面的技术问题;此期间供方维修只收取维修成本费,维修成本费由维修人员差旅费、外出期间工资、更换器件成本费组成。
